VẬN THĂNG -

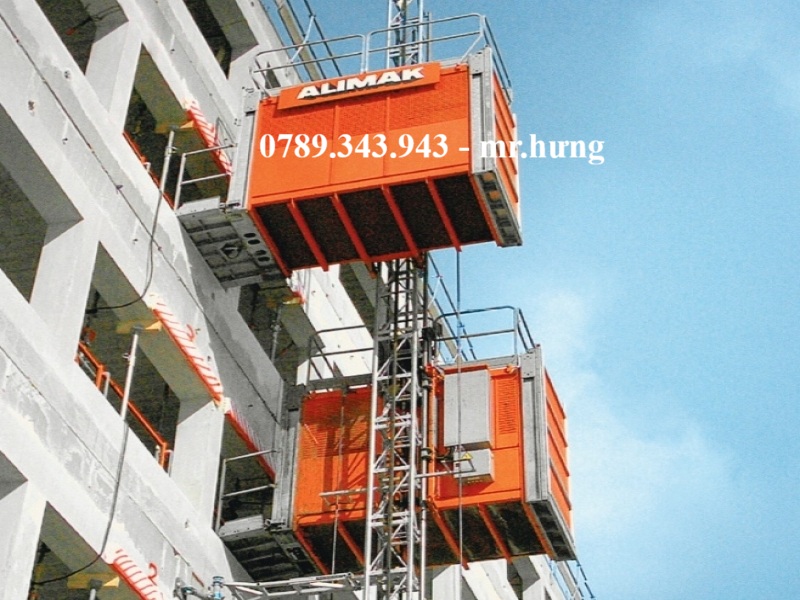

Vận thăng là thiết bị nâng hạ chuyên dụng dùng để vận chuyển hàng hóa, vật liệu hoặc con người theo phương thẳng đứng (hoặc nghiêng) tại các công trình xây dựng, nhà cao tầng, hầm sâu. Hoạt động dựa trên cơ cấu truyền động điện, bánh răng hoặc cáp, có sức tải lớn từ vài trăm kg đến vài tấn.

Chức năng

Nâng/hạ vật liệu, nhân công.

Các đặc điểm chính của vận thăng

Bao gồm bàn nâng/lồng, sàn thao tác, tháp đỡ và hệ thống động cơ.các kết cấu kim loại, cơ cấu truyền động, hệ thống điện điều khiển, thiết bị an toàn.

Kết cấu kim loại

Khung đế, đốt khung thân, giằng tường, Bàn nâng, cần tự lắp. Khung đế là bộ phận cơ bản liên kết thiết bị với nền móng bê tông, để định vị, lắp ghép các bộ phận của thiết bị như: khung thân, motor, hộp giảm tốc, tang cáp, Puly dẫn hướng cáp.

Bàn nâng hàng là bộ phận quan trọng nhất của vận thăng dùng để nâng vật liệu tư hàng hóa, được chế tạo bằng hệ khung thép, phần thân có các con lăn dẫn hướng.

Cần tự lắp gồm móc cẩu, cần, puly dẫn hướng cáp, cơ cấu cuốn cáp và cáp nâng. Dùng để cẩu các bộ phận của vận thăng như: giằng tường, đốt tiêu chuẩn khi nâng chiều cao của vận thăng.

Cơ cấu truyền động

Cơ cấu truyền động được bố trí trên khung đế có nhiệm vụ nâng hạ bàn nâng hàng thông qua hệ thống cáp tải và tang cuốn cáp.

Thiết bị an toàn

Thiết bị an toàn của vận thăng là các công tắc giới hạn hành trình dưới, công tắc giới hạn hành trình trên và thiết bị phòng rơi. Là thiết bị yêu cầu kiểm định kỹ thuật an toàn nghiêm ngặt.

Nguyên lý hoạt động

Tời điện sẽ tạo ra Mô men lực để kéo dây cáp, dây cáp truyền lực kéo đến bộ phận nâng thông qua hệ thống ròng rọc. Bộ phận nâng sẽ nâng vật hay người đến độ cao yêu cầu. Khi hoạt động, vách đứng và giá máy đóng vai trò là điểm tựa vững vàng giúp cho máy chịu tải trọng và giữ máy vận hành ổn định.
