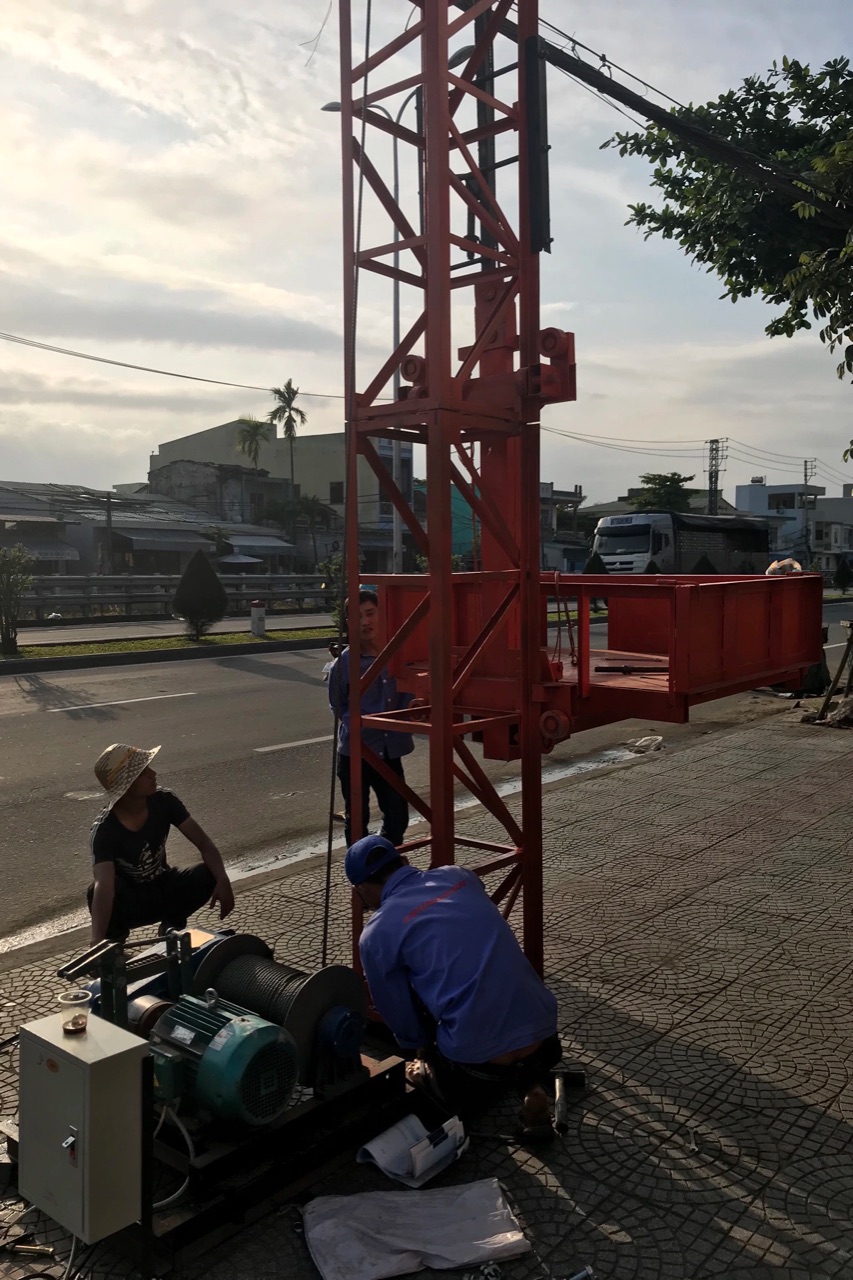

VẬN THĂNG NÂNG HÀNG 1 TẤN
- Cấu tạo: bao gồm các kết thép, cơ cấu truyền động, hệ thống điện điều, thiết bị an toàn…
+ Bàn nâng hàng.
+ Khung thân vận thăng nâng hàng
+ Puly dẫn hướng cáp.
+ Tang quấn cáp.
+ Motor + Hộp giảm tốc
+ Đế vận thăng.a
+ Cáp tải.
+ Hộp nút bấm điều khiển.
+ Cần tự lắp.
+ Gông giằng.
+ Bulong
2. Kết cấu thép vận thăng nâng hàng 1 tấn.
Bao gồm: Khung đế thang nâng hàng, đốt khung thân, giằng tường, Bàn nâng, cần tự lắp
– Khung đế: là bộ phận cơ bản liên kết thiết bị với nền móng bê tông, để định vị, lắp ghép các bộ phận
thiết bị như: khung thân, motor, hộp giảm tốc, tang cáp, Puly dẫn hướng cáp.
– Bàn nâng hàng là bộ phận quan trọng nhất của vận thăng dùng để nâng vật liệu tư hàng hóa, được
bằng hệ khung thép, phần thân có các con lăn dẫn hướng.
– Cần tự lắp gồm móc cẩu, cần, puly dẫn hướng cáp, cơ cấu cuốn cáp và cáp nâng. Dùng để cẩu các
của vận thăng như: giằng tường, đốt tiêu chuẩn khi nâng chiều cao của vận thăng nâng hàng 1000kg
3. Cơ cấu truyền động vận thăng nâng hàng 1 tấn
Cơ cấu truyền động được bố trí trên khung đế có nhiệm vụ nâng hạ bàn nâng hàng thông qua hệ thống cáp tải và tang cuốn cáp.
Thiết bị an toàn vận thăng nâng hàng 1 tấn: là các công tắc giới hạn hành trình dưới, công tắc giới hạn hành trình trên và thiết bị phòng rơi. https://coastaleagles.com/
- Nguyên lý hoạt động của Vận Thăng 1 tấn.
Tời điện sẽ tạo ra momen để kéo dây cáp, dây cáp truyền lực kéo đến bộ phận nâng thông qua hệ ròng rọc. Bộ phận nâng sẽ nâng vật hay người đến độ cao yêu cầu. Khi vận thăng nâng hàng hoạt vách đứng và giá máy đóng vai trò là điểm tựa vững vàng giúp cho máy chịu tải trọng và giữ máy ổn định.
- Bảng thông số kỹ thuật gồm: tải trọng nâng, tốc độ nâng, độ cao nâng lớn nhất, Công suất động cơ.
kích thước bàn nâng, trọng lượng bàn nâng, kích thước đốt khung thân, trọng lượng đốt khung thâ
thước khung đế, điện áp sử dụng và kích thước gồng giằng.
