LẮP DỰNG VẬN THĂNG NÂNG HÀNG
Quá trình lắp đặt vận thăng nâng hàng tuần tự theo các bước sau
+ Lắp đốt cơ sở lên đế vận thăng, kiểm tra độ vuông góc của đốt cơ sở theo các hướng dẫn
+ Dùng thiết bị nâng đặt cụm động cơ lên giá đế và cố định bằng bu lông.
+ Lắp hệ thống điện gồm : Tủ điện, bộ điều khiển, nguồn điện.
+ Chạy thử cụm động cơ truyền động và điều chỉnh phanh điện từ mở vừa phải.
+ Dùng thiết bị nâng lắp cẩu tự lắp vào đốt cơ sở.
+ Lắp dây cáp tải.
+ Tiến hành lắp dựng các đốt tiêu chuẩn đạt độ cao.
* Những lưu ý :
Trong quá trình lắp dựng đốt tiêu chuẩn phải kết hợp lắp giằng tường . Yêu cầu khoảng cách giữa đế vận thăng và giằng tường đầu tiên [ 6m, khoảng cách giữa các giằng tường [ 6m (Theo chiều cao của hệ khung)
+ Lắp bàn nâng vào khung, lắp cáp tải điều chỉnh cơ cấu an toàn trên bàn nâng ở vị trí thích hợp (Khi để cáp trùng thì răng số 6 hoặc số 7 của cóc hãm phải chạm vào mặt tì của khung.)
+ Lắp hạn vị chiều cao.Cẩu tự lắp để dừng ở vị trí trên cao của hệ khung.
+ Bôi trơn các bộ phận theo bảng sau :
| Kỳ hạn | STT | Bộ phận bôi trơn | Dầu bôi trơn | Ghi chú |
| Hàng tuần | 12
3 |
Hộp giảm tốcMặt tì khung với bánh lăn
Bộ phận an toàn |
SAE90Mỡ
Dầu, mỡ |
Kiểm tra và bổ xung |
| Hàng tháng | 45
6 |
Các bánh lănCác ròng rọc
Dây cáp tải |
MỡMỡ
Mỡ |
|
| Hàng quý | 7 | Hộp giảm tốc | Kiểm tra – thay dầu |
Bảng hướng dẫn bôi trơn các bộ phận vận thăng nâng hàng 500Kg
(Hộp giảm tốc sau 01 tuần kể từ khi sử dụng lần đầu tiên phải thay dầu mới)
+ Kiểm tra các mối ghép bằng bu lông đã đạt yêu cầu chưa
+ Kiểm tra hạn vị xem có trục trặc gì không.
+ Thử nghiệm rơi của bàn nâng ( thử cơ cấu an toàn) bằng cách đưa bàn nâng lên cao khoảng 1,2m, dùng gỗ chống bàn nâng, cho máy chạy để thả trùng cáp tải, đánh đổ gỗ chống cho bàn nâng rơi.Cơ cấu an toàn phải hoạt động và phanh giữ được bàn nâng trên giá dẫn đường trong điều kiện : chưa chạm đất, cáp tải vẫn trùng, tải trọng thử rơi là 500kg.
Lắp dựng vận thăng cần chuẩn bị nhưng gì
– Khảo sát mặt bằng tại công trình và chọn ra địa điểm thích hợp để lắp dựng vận thăng. Mặt bằng phải rộng 3m2 và thông thoáng từ mặt đất, lên đến đỉnh đầu của vận thăng, để đảm bảo không bị vướng vật cảng trong quá trình vận chuyển. Địa điểm này thuận tiện cho việc vận chuyển hàng hóa ra vào tại trệt và các tầng.
– Tiến hành đỗ móng vận thăng và cần từ 2-3 ngày để móng cứng lại. Xem quy cách móng theo hình bên dưới.
Bản vẽ đỗ móng vận thăng nâng hàng
– Tập kết đầy đủ thiết bị để lắp dựng vận thăng ngay bên cạnh móng.
– Phong tỏa khu vực lắp đặt, để đảm bảo oan toàn và tạo không gian thuận lợi cho quá trình lắp đặt được nhanh nhất.
Tiến hành lắp dựng vận thăng nâng hàng
Bước 1: Lắp đặt khung đế vận thăng vào móng:
+ Cố định vị trí Khung đế trên Móng và đánh dấu các điểm để khoan cấy Bulon.
+ Khoan cấy Bulon theo các điểm đã đánh dấu.

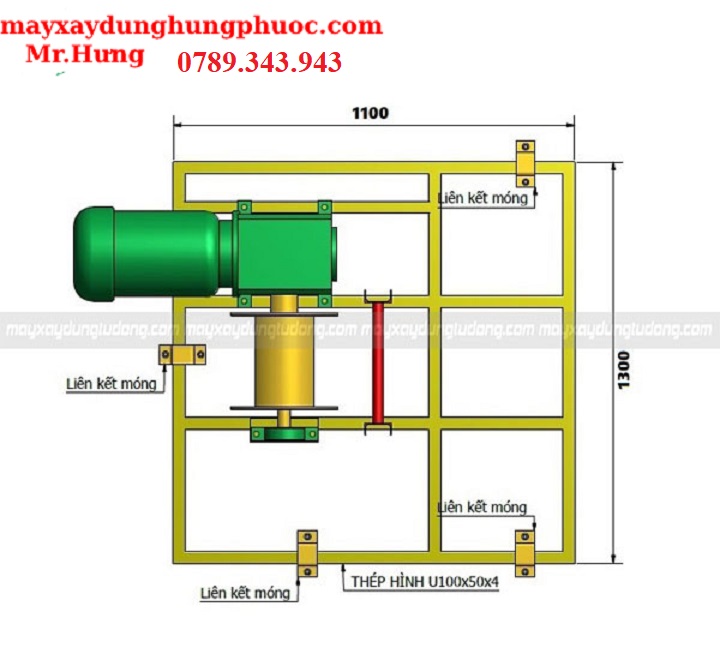

+ Bắt Liên kết móng tại các vị trí đã cấy Bulon ( bắt ốc và siết chặt ), để lắp đặt Khung đế vào Móng. Bạn có thể xem chi tiết ở hình vẽ bên dưới .
Lắp đặt Khung đế vào Móng và bắt các bộ phận máy vào khung đế
Bước 2: Lắp đặt các bộ phận máy vào khung đế
Lắp đặt Mô tơ, Hộp số và Tang quấn cáp vào Khung đế, bằng cách bắt các Bulon vào vij trí có sẵn trên Khung đế. Xem chi tiết ở hình phía trên.

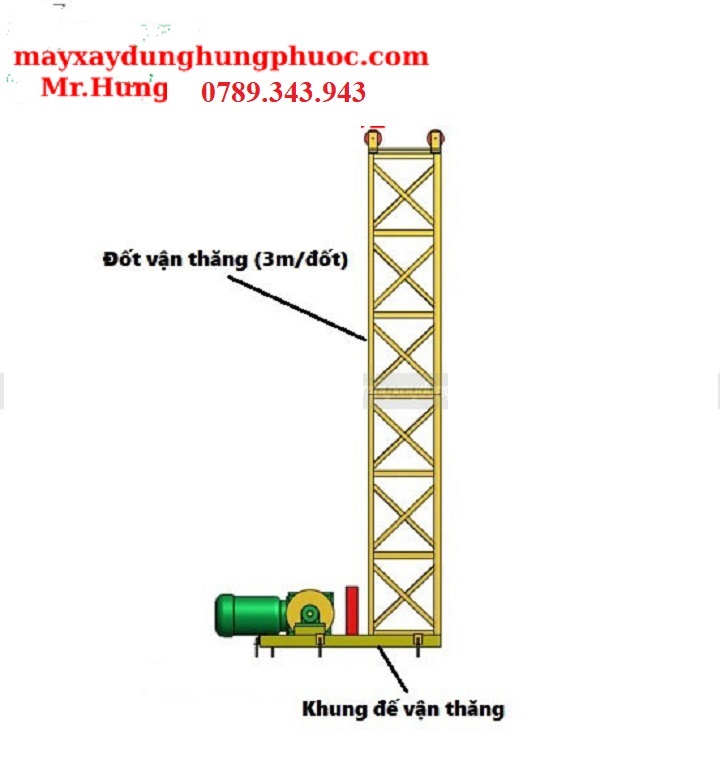

Bước 3: Lắp đặt Đốt vận thăng vào Khung đế
Bằng cách bắt các Bulon tại các vị trí cố định sẵn. Mỗi Đốt vận thăng nặng 100kg và cao 3m, nên bạn có thể nâng bằng sức của 2-3 người hoặc dùng thiết bị nâng hạ như cẩu tháp để việc lắp đặt nhanh chóng và dễ dàng hơn.
Lắp đặt Đốt vận thăng vào khung đế
Bước 4: Lắp đặt Bàn nâng vào Đốt vận thăng
Phần này bạn cũng chỉ việc bắt Bulon vào các vị trí có sẵn rất đơn giản.
Bước 5: Đi Dây cáp tải cho vận thăng
Dây áp được kéo từ Tang quấn cáp qua ⇒ 02 Buly dẫn cáp phía trên đỉnh của Đốt vận thăng ⇒ Sau đó được gắn vào vị trí có sẵn trên Bàn nâng. ( Bạn có thể xem rất chi tiết ở hình bên dưới )
Hình ảnh hướng dẫn lắp Bàng nâng và đi Dây cáp tải
Bàn nâng hàng, nới chứa các hàng hóa trong quá trình vận chuyển
Bước 6: Lắp đặt Thanh dằn tường
– Chọn địa điểm tường thích hợp để lắp Thanh dằn, khoan cấy Bulon vào vị trí đã lựa chọn.
– Bắt Bulon đế cố định Thanh dằn tường vào Tường và Đốt vận thăng . ( Xem thêm ở hình bên dưới )
Thanh dằn tường có tác dụng giữ cho toàn bộ Khu vận thăng cố định ở phương thẳng dứng, không bị xê dịch ra ngoài trong quá trình sử dụng. Tùy theo chiều cao lắp đặt mà cần phải có số Thanh dằn tường tương ứng, quy cách chuẩn là ta nên sử dụng 01 Thanh dằn tường cho 01 Đốt vận thăng.

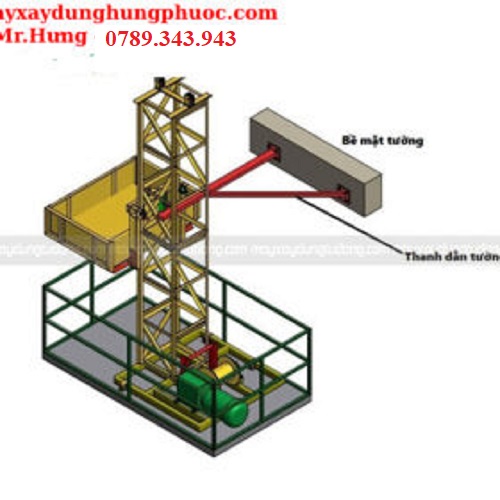

Hình ảnh minh họa lắp đặt Thanh dằn tường
Bước 7: Lắp thêm Đốt vận thăng
– Cách 1: Sử dụng Cần tự lắp:
+ Trước tiên chúng ta đưa Bàn nâng lên vị trí cao nhất trên Đốt vận thăng đã lắp trước đó và dùng Thắng để giữa Bàn nâng tại đó.
+ Tháo Dây cáp tải ra khỏi Bàn nâng và Buly dẫn cáp trên Đốt vận thăng.
+ Tháo Buly dẫn cáp trên đỉnh của Đốt vận thăng.
+ Tiếp theo bạn gắn Cần tự lắp vào Bàn nâng.
+ Dùng Cần tự lắp để kéo Đốt vận thăng tiếp theo đến vị trí lắp đặt là đỉnh của Đốt vận thăng được lắp trước đó.
+ Bắt Bulon để cố định 2 Đốt vận thăng lại với nhau theo vị trí có sẵn trên 2 Đốt vận thăng.
+ Đi Dây cáp tải lại cho Vận thăng ( Thực hiện như Bước 5 ).
+ Lắp đặt thanh dằn tường cho Đốt vận thăng vừa lắp. ( Thực hiện như Bước 6)
+ Thực hiện lại các bước này để lắp các Đốt tiếp theo cho đến khi đạt được độ cao cần thiết.
+ Đi Dây cáp tải lại cho Vận thăng ( Thực hiện như Bước 5 ), để hoàn tất quá trình lắp đặt. (Xem chi tiết ở hình bên dưới )
– Cách 2: Sử dụng Cẩu tháp hoặc Xe cẩu
+ Hạ Bàn nâng xuống đấy.
+ Tháo Dây cáp tải ra khỏi Bàn nâng và Buly dẫn cáp trên Đốt vận thăng.
+ Tháo Buly dẫn cáp trên đỉnh của Đốt vận thăng.
+ Dùng Xe cẩu hoặc Cẩu tháp để đưa Đốt vận thăng tiếp theo cần lắp đến vị trí lắp đặt là đỉnh của Đốt vận thăng được lắp trước đó.
+ Bắt Bulon để cố định 2 Đốt vận thăng lại với nhau theo vị trí có sẵn trên 2 Đốt vận thăng.
+ Bắt thanh dằn tường cho Đốt vận thăng vừa lắp.( Thực hiện như Bước 6)
+ Bắt các đốt tiếp theo, theo các tương tự cho đến khi đạt được độ cao cần thiết.
+ Đi Dây cáp tải lại cho Vận thăng ( Thực hiện như Bước 5 ), để hoàn tất quá trình lắp đặt.
Qua 7 Bước trên bạn đã hoàn tất quá trình lắp đặt cho vận thăng nâng hàng, việc lắp đặt nhanh hay chậm phụ thuộc vào số lượng người lắp đặt, có Cẩu tháp hỗ trợ hay không và thao tác quen tay. Trong quá trình lắp đặt nên có một người nắm rõ các bước chỉ huy, để đảm bảo vận thăng được lắp đúng cách, tránh các sai sót làm ảnh hưởng đến quá trình vận hành.
Chạy thử, kiểm tra các bộ phận quan trọng và thử tải
– Chạy thử: Sau khi lắp đặt bạn cần chạy thử vận thăng lên xuống nhiều lần, lên cao nhất và xuống thấp nhất, để đảm bảo máy hoạt động trơn tru và điểu chỉnh các lỗi nếu có.
– Kiểm tra các bộ phận quan trọng:
+ Công tắc hành trình, đảm bảo vận thăng dừng đúng độ cao theo yêu cầu.
+ Các công tắc điều khiển hoạt động tốt, nhạy để quá trình điều khiển vận thăng không bị trục trặc.
+ Thiết bị phòng rơi ( Thắng tự động ), xả cáp để vận Bàn nâng rơi tự do, nếu Thiết bị phòng rơi hoạt động tốt Bàn nâng sẽ được giữa lại ngay. Đây là thiết bị để đảm bảo oan toàn cho vận thăng trong trường hợp Cáp tải bị đứt.
– Thử tải: Cho vận thăng chạy với tải lớn hơn mức cố định ( Ví dụ vận thăng nâng hàng tải 1000kg, bạn nên thử tải 1200kg ) .
Kiểm định chất lượng vận thăng nâng hàng
– Chất lượng của vận thăng nâng hàng không chỉ phụ thuộc vào chất lượng thiết bị, mà nó còn phụ thuộc rất lớn vào điều kiện lắp đặt và cách lắp đặt tại công trình. Vì thế việc kiểm định chất lượng vận thăng sẽ được thực hiện tại công trình khi quá trình lắp đặt đã hoàn tất.
– Việc kiểm định sẽ được thực hiện bởi đơn vị chức năng có thẩm quyền và theo quy trình và nhiều tiêu chí nhất định.
– Khi công tác kiểm tra hoàn tất và đạt yêu cầu, công trình sẽ được cấp giấy phép để sử dụng máy vận thăng
Quy trình lắp đặt vận thăng nâng hàng đến đây là hoàn tất, bạn có thể bắt đầu sử dụng vận thăng để nâng hạ hàng hóa. Hi vong qua bài viết này bạn có thể tự lắp đặt vận thăng cho công trình của mình, để có thể chủ động công việc và tiết kiệm chi phí.
